pp和pe有什么區(qū)別?pp和pe那個(gè)耐溫高些PP（聚丙烯）比PE（聚乙烯）耐高溫。玻璃化溫度是什么?pp是聚丙烯，pe是聚乙烯，這是最大的區(qū)別，玻璃化溫度與高彈態(tài)溫度的節(jié)點(diǎn)叫軟化點(diǎn)，通常把玻璃態(tài)與高彈態(tài)之間的轉(zhuǎn)變，稱為玻璃化轉(zhuǎn)變，它所對(duì)應(yīng)的轉(zhuǎn)變溫度即是玻璃化轉(zhuǎn)變溫度，或是玻璃化溫度。

PP與PE都是飽和的碳?xì)浠衔铮谠S多方面，它們是相似的，但在一些重要性質(zhì)上，二者是不同。除超高分子量聚乙烯外，PP比PE有更高的熔點(diǎn)和玻璃化轉(zhuǎn)變溫度，但PP需要更高的加工溫度。聚乙烯簡(jiǎn)稱PE，是乙烯經(jīng)聚合制得的一種熱塑性樹(shù)脂。在工業(yè)上，也包括乙烯與少量α－烯烴的共聚物。聚乙烯無(wú)臭，無(wú)毒,手感似蠟,具有優(yōu)良的耐低溫性能(最低使用溫度可達(dá)70～100℃),

能耐大多數(shù)酸堿的侵蝕(不耐具有氧化性質(zhì)的酸),常溫下不溶于一般溶劑,吸水性小,電絕緣性能優(yōu)良；但聚乙烯對(duì)于環(huán)境應(yīng)力(化學(xué)與機(jī)械作用)是很敏感的，耐熱老化性差。聚乙烯的性質(zhì)因品種而異，主要取決于分子結(jié)構(gòu)和密度。采用不同的生產(chǎn)方法可得不同密度(0.91～0.96g／cm3）的產(chǎn)物。聚乙烯可用一般熱塑性塑料的成型方法(見(jiàn)塑料加工)加工。

肯定是PP了，通用料里面PP的耐高溫性能是最好的也是唯一能放在微波爐里加熱食品的塑料正常情況下可以耐120攝氏度的高溫。PP瓶的耐溫性能好，1、PP瓶可在100℃進(jìn)行熱填充，例如果汁和果醬產(chǎn)品就需要在這個(gè)溫度下包裝，而普通的PET瓶填充溫度不能高于玻璃化轉(zhuǎn)變的76℃。BOPP瓶因?yàn)槟軌蚰褪?00℃以上的高溫，在功能飲料包裝上獲得廣泛的應(yīng)用。

3、與PET相比，PP的價(jià)錢比PET便宜10%～30%，0.9g/cc的密度小于PET的密度1.35g/cc，PP瓶的質(zhì)量比PET瓶輕，而PP瓶比PET瓶的循環(huán)利用時(shí)間長(zhǎng)，因此生產(chǎn)成本更低。4、研究表明，混合透明無(wú)硅共聚聚丙烯中加入15%的乙烯/茂金屬催化劑制備的聚烯烴后，能把PP瓶的沖擊強(qiáng)度從4.7ft提高到7.8ft。

PP材質(zhì)是聚丙烯。通用塑料中，PP的耐熱性最好，其熱變形溫度為80100℃，能在沸水中煮。PP有良好的耐應(yīng)力開(kāi)裂性，有很高的彎曲疲勞壽命，俗稱“百折膠”。PP的綜合性能優(yōu)于PE料。PP產(chǎn)品質(zhì)輕、韌性好、耐化學(xué)性好。PP的缺點(diǎn)：尺寸精度低、剛性不足、耐候性差，它具有后收縮現(xiàn)象，脫模后，易老化、變脆、易變形。pp是一種半結(jié)晶性材料，它比PE要更堅(jiān)硬并且有更高的熔點(diǎn)。

共聚物型的PP材料有較低的熱扭曲溫度（100℃）、更高的透明度、低光澤度、低剛性，但是有有更強(qiáng)的抗沖擊強(qiáng)度。PP的沖擊強(qiáng)度隨著乙烯含量的增加而增大。PP的維卡軟化溫度為150℃。由于結(jié)晶度較高，這種材料的表面剛度和抗劃痕特性很好。均聚物型和共聚物型的PP材料都具有優(yōu)良的抗吸濕性、抗酸堿腐蝕性、抗溶解性。然而，它對(duì)芳香烴（如苯）溶劑、氯化烴（四氯化碳）溶劑等沒(méi)有抵抗力。

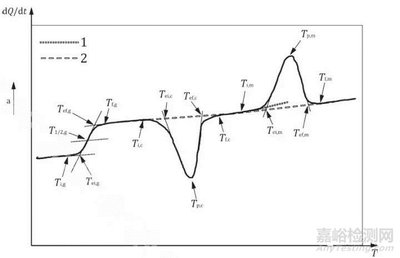

熔點(diǎn)不一定，分全同，等規(guī)的這個(gè)有些爭(zhēng)議的一個(gè)文獻(xiàn)說(shuō)由分子動(dòng)力學(xué)模擬出來(lái)的聚丙烯的Tg分別為263K(全同)、245K(間同)、252K(無(wú)規(guī))；實(shí)驗(yàn)值全同聚丙烯238K266K，無(wú)規(guī)聚丙烯238K259K(采用的方法不同，測(cè)出的Tg不同)。但是聚丙烯結(jié)晶度也不低Tg本身就是分子鏈開(kāi)始運(yùn)動(dòng)時(shí)候的溫度那應(yīng)該要接近熔點(diǎn)了。大概的DSC分析范圍是150攝氏度之間。

普通PET材料：76攝氏度有參考資料。聚丙烯：全同10℃；無(wú)規(guī)20℃。玻璃化溫度與高彈態(tài)溫度的節(jié)點(diǎn)叫軟化點(diǎn)。軟化點(diǎn)以下溫度即玻璃化溫度，軟化點(diǎn)以上即高彈態(tài)，熔點(diǎn)是高彈態(tài)與粘流態(tài)的節(jié)點(diǎn)。PP軟化點(diǎn)140℃左右。熔點(diǎn)220~275℃。所以140℃以下的溫度都是玻璃化溫度。

聚乙烯(PE)玻璃化溫度:78度無(wú)定型態(tài)密度(25oC):0.855g/cm3.晶體密度(25oC):1.00g/cm3.聚乙烯是最結(jié)構(gòu)簡(jiǎn)單的高分子聚合物，也是應(yīng)用最廣泛的高分子材料。它是由重復(fù)的–CH2–單元連接而成的。聚乙烯通過(guò)乙烯CH2CH2加聚而成。聚乙烯的性能取決于它的聚合方式。在中等壓力(1530大氣壓)，有機(jī)化合物催化條件下進(jìn)行ZieglerNatta聚合而成的是高密度聚乙烯(HDPE)。

如果是在高壓力(10002000大氣壓)，高溫(190–210°C)，過(guò)氧化物催化條件下自由基聚合，生產(chǎn)出的則是低密度聚乙烯(LDPE),它是支化結(jié)構(gòu)的。高密度聚乙烯質(zhì)地硬，韌，有彈性。大多數(shù)的高密度聚乙烯用于生產(chǎn)容器，如奶瓶，去污劑瓶等。這種聚乙烯分子量在200,000到500,000。低密度聚乙烯相對(duì)軟一些，主要用于制造塑料薄膜。

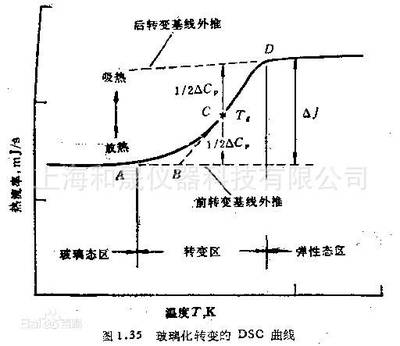

玻璃轉(zhuǎn)化溫度（glasstransitiontemperature,Tg）是玻璃態(tài)物質(zhì)在玻璃態(tài)和高彈態(tài)之間相互轉(zhuǎn)化的溫度。通常把玻璃態(tài)與高彈態(tài)之間的轉(zhuǎn)變，稱為玻璃化轉(zhuǎn)變，它所對(duì)應(yīng)的轉(zhuǎn)變溫度即是玻璃化轉(zhuǎn)變溫度，或是玻璃化溫度。中文名玻璃轉(zhuǎn)化溫度外文名glasstransitiontemperature,Tg簡(jiǎn)稱Tg定義玻璃態(tài)物質(zhì)在玻璃態(tài)和高彈態(tài)之間相互轉(zhuǎn)化的溫度對(duì)于非晶聚物，對(duì)它施加恒定的力，觀察它發(fā)生的形變與溫度的關(guān)系，通常特稱為溫度形變曲線或熱機(jī)械曲線。

在溫度較低時(shí)，材料為剛性固體狀，與玻璃相似，在外力作用下只會(huì)發(fā)生非常小的形變，此狀態(tài)即為玻璃態(tài)：當(dāng)溫度繼續(xù)升高到一定范圍后，材料的形變明顯地增加，并在隨后的一定溫度區(qū)間形變相對(duì)穩(wěn)定，此狀態(tài)即為高彈態(tài)，溫度繼續(xù)升高形變量又逐漸增大，材料逐漸變成粘性的流體，此時(shí)形變不可能恢復(fù)，此狀態(tài)即為粘流態(tài)。
